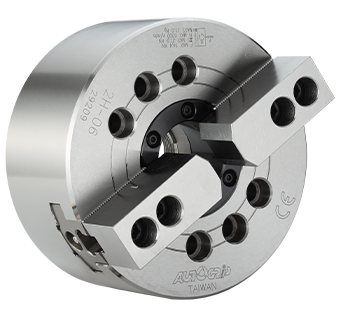

2H/2H-A中空型 | 2爪
2H/2H-A(高速中空型)
產品特點
楔形二爪大貫通孔徑，適合異形物的夾持。
折動面均經硬化及精密研磨，并直接潤滑。
高剛性結構及高夾持精度。
J值為連結螺帽未車制螺牙時之孔徑。
K Default 值為未指定規格之出廠值。
K max 值為連結螺帽可車制螺牙之最大規格，可依實際需求訂制。

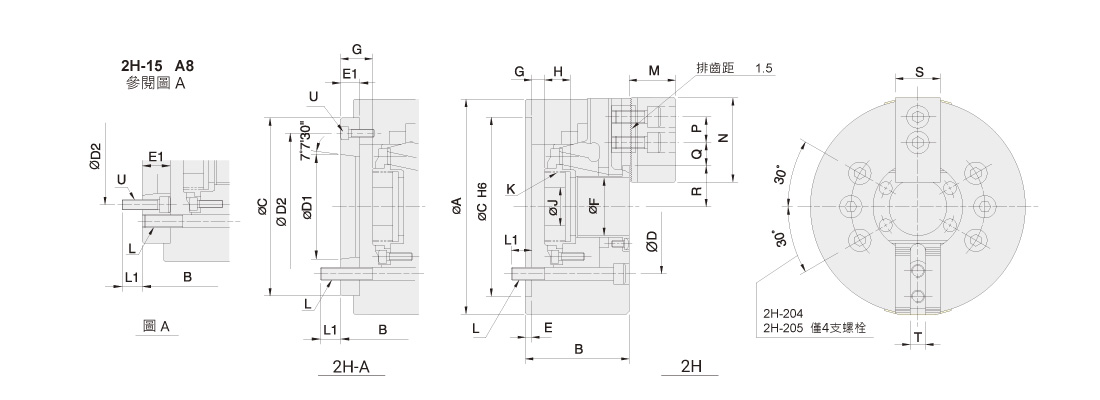

| 型號 | - | A | B | B | C | D | D1 | D2 | E | E1 | F | G max. | G max. | G min. | G min. | H | J | K max. | K Default | L | L1 | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2H-12 | A8 | 304 | 110 | 122 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 91 | 8 | 26 | -15 | 3 | 28 | 50 | M100x2 | M100x2 | 6~M16 | 23 | 25 | 51 | 130 | 30 | 45.8 | 15.8 | 61.3 | 56 | 50 | 21 | 3~M8 |
| 2H-15 | A8 | 381 | 133 | 160 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 11 | 44 | -12 | 21 | 39 | 60 | M130x2/ M115x2 | M130x2/ M100x2 | 6~M20 | 30 | 24 | 63 | 165 | 43 | 47.3 | 18.2 | 80 | 74.7 | 62 | 25.5/ 22 | 6~M16 |
| 2H-15 | A11 | 381 | 133 | 149 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 11 | 33 | -12 | 10 | 39 | 60 | M130x2 | M130x2 | 6~M20 | 30 | 28 | 63 | 165 | 43 | 47.3 | 18.2 | 80 | 74.7 | 62 | 25.5/ 22 | 3~M10 |
| 型號 | - | 楔心行程 (mm) | 爪行程(直徑) (mm) | 最大夾持直徑 (mm) | 最小夾持直徑 (mm) | 容許最大入力 kN (kgf) | 最大夾持力 kN (kgf) | 最高回轉數 min-1(r.p.m.) | I kg?m2 | 重量 (kg) | 重量 (kg) | 適用回轉缸 | 最大使用 壓力 (kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2H-12 | A8 | 23 | 10.6 | 304 | 34 | 36.7(3740) | 95.8(9780) | 3300 | 0.7 | 59.7 | 62.7 | TK-A1291 | 1.7(17) |
| 2H-15 | A8 | 23 | 10.6 | 381 | 50 | 46.9(4790) | 119.6(12200) | 2500 | 2.42 | 115 | 129.0 | TK-A1512 | 1.5(15) |
| 2H-15 | A11 | 23 | 10.6 | 381 | 50 | 46.9(4790) | 119.6(12200) | 2500 | 2.34 | 115 | 122.0 | TK-A1512 | 1.5(15) |
*保留規格修改的權利
