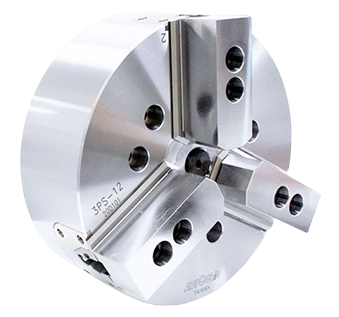

3PS全密封型 | 三爪
全密封型(3PS)
產品特點
全密閉式設計，減少保養頻率，提高生產效率。
夾頭內部可長時間潤滑，能防止切削水，切屑或異物的滲入，確保夾持精度與耐用度。
推薦適合無人化作業場合、鑄件和鍛件的干式加工、高壓冷卻液下加工使用。適合使用于立式車床。
可依自動化生產需求訂制中心注水或注氣(選配)。
| 型號 | 楔心行程 (mm) | 爪行程(直徑) (mm) | 最大夾持直徑 (mm) | 最小夾持直徑 (mm) | 容許最大入力 kN (kgf) | 最大夾持力 kN (kgf) | 最高回轉數 min-1(r.p.m.) | I kg?m2 | 重量 (kg) | 適用回轉缸 | 最大使用壓力 MPa(kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3PS-12 | 30 | 12.6 | 304 | 22 | 38.5 (3925) | 160 (16310) | 3360 | 0.84 | 67 | RK-150(N) RA-270 | 2.4 (24.4) 0.7 (7.4) |

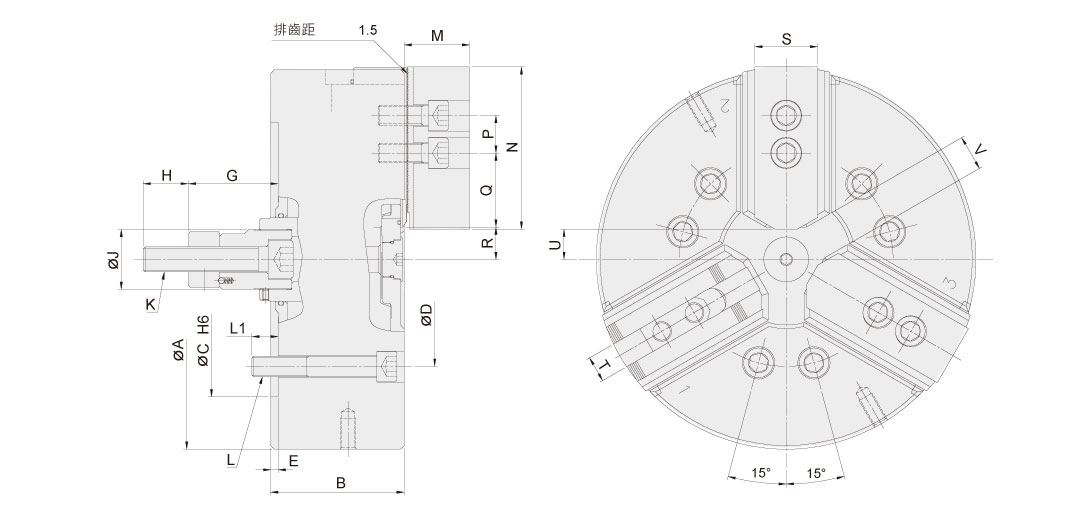

| 型號 | A | B | C | D | E | G max. | G min. | H | J | K | L | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U max. | U min. | V max. | V min. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3PS-12 | 315 | 107 | 220 | 171.4 | 6 | 72 | 42 | 39 | 48 | M20x2.5 | 6~M16 | 21 | 52.3 | 130 | 30 | 71.25 | 30.75 | 43 | 36.7 | 50 | 21 | 26 | 19.7 | 28 | 17 |
*保留規格修改的權利
